艾而特?cái)?shù)字氣壓表/氣壓傳感器使用說明書

艾而特?cái)?shù)顯氣壓表/氣壓傳感器時艾而特自動化設備自主研發的一款氣壓測量?jī)x器，是集氣壓測量、顯示一體的高精度氣壓表，具有抗震動、顯示精度高、穩定性高、可清零等特點。

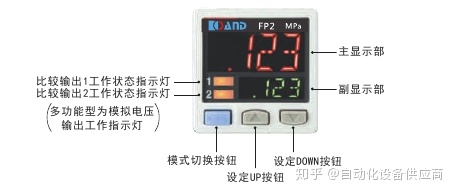

各部分名稱

接線

1. 請務必在切斷電源的狀態下進行接線作業

2. 請確認電源波動情況，確保輸入的電源不超出額定范圍

3. 如果電源設備使用市售的開關調節器，請務必將電源機架接地端子（F.S.）接地

4. 如果在安裝本傳感器的附近使用產生噪音的設備（開關調節器、變頻器電機等），請務必將設備機架的接地端子（F.S.）接地

5. 傳感器的布線請避免與高壓線、動力線等并行走線，或使用同一根電線管走線。否則可能因感應而導致誤動作。

6. 誤接線將會導致故障

連接

請勿使電纜的引出部分及連接器部分直接承受應力

安裝

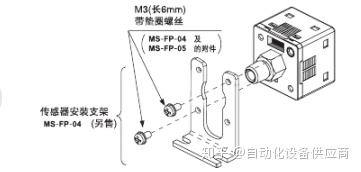

請使用另售的傳感器安裝支架MS-FP-04/05。使用安裝支架等安裝傳感器時，緊固扭矩應小于0.5N.m。

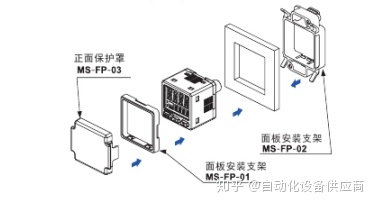

還備有面板安裝支架MS-FP-01/02(另售)以及正面保護罩MS-FP-03（另售）。

條件

連接傳感器的電源線應短于10m

連接傳感器的信號線應短于10m

接管

壓力孔連接市售的接頭時，請使用12mm扳手?jǐn)Q緊壓力孔的六角部分，安裝時的緊固扭矩應小于9.8N.m。如果緊固扭矩過大，會損傷市售的接頭或壓力孔部分。此外，連接時應在接頭上纏繞密封帶，以防泄露。

其他

請?jiān)陬~定的壓力范圍內使用

施加壓力時請勿超過本產品的耐壓力，否則將導致隔膜損壞，是本產品不能正常工作。

使用時請避開電源線接通時的過渡狀態（0.5S）

請勿在蒸氣、灰塵等較多的場所使用

請勿使用本產品和稀釋劑等有機溶劑或者水、油以及油脂直接接觸。

請勿將鐵絲等物深入壓力孔中，否則將導致隔膜損壞，使本產品不能正常工作

請勿用針尖等尖銳物品操作按鈕

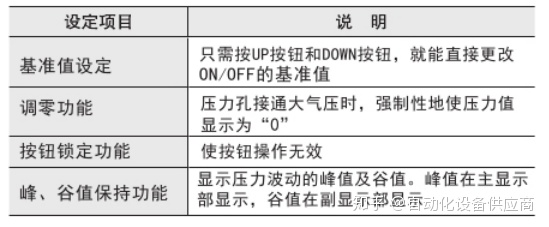

關于RUN模式

真是正常工作的模式

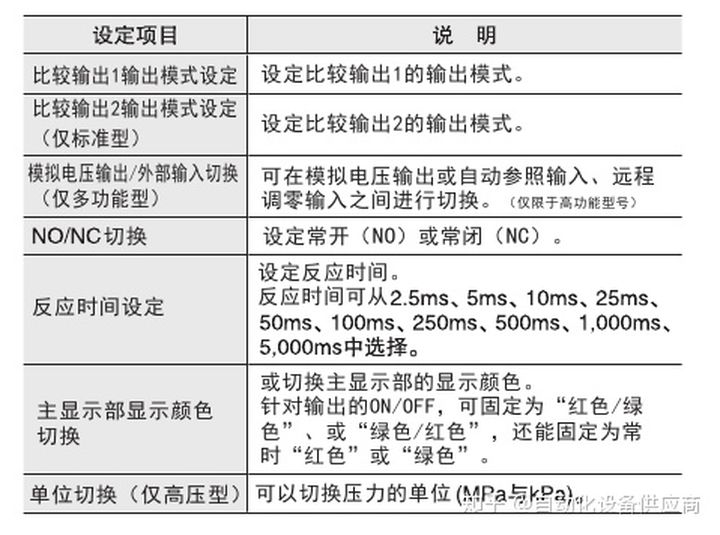

關于菜單設定模式

在RUN模式下按住模式切換鈕2秒鐘，即可切換至菜單設定模式

設定過程中如果長按模式切換鈕，即可返回RUN模式，此時更改過的項目將被設定。

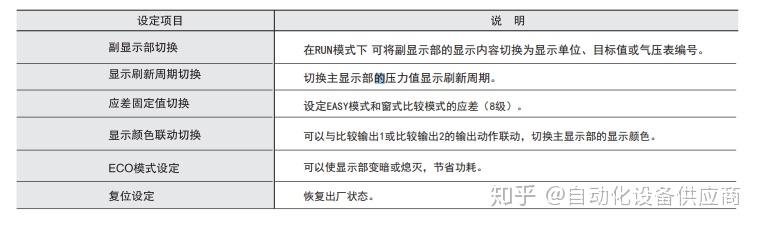

關于PRO模式

在RUN模式下按住模式切換鈕5秒鐘，即可切換PRO模式

在設定過程中如果長按模式切換鈕，即可返回RUN模式，此時更改過的項目將被設定。

MODBUS協議通訊說明

氣壓表地址變更操作說明

按MODE鍵4s進入PRO設定菜單，單按MODE鍵直至出現addr菜單，通過上下鍵來調整地址

06H指令：當寫入數值超出范圍時，功能碼反饋為96，當寄存器地址超過范圍時，功能碼反饋為86
