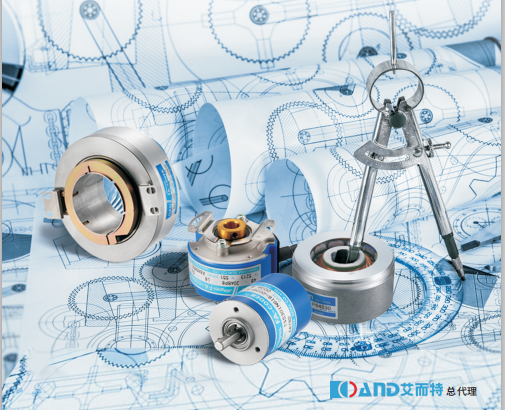

伺服電機用編碼器

伺服電機作為機械運動的驅動設備，自動化系統的核心部件，在現在工業中有著不可替代的作用。伺服電機中使用的編碼器有哪些？

1、增量型編碼器

除了普通編碼器的ABZ信號外，增量型伺服編碼器還有UVW信號，目前國產和早期的進口伺服大都采用這樣的形式，線比較多。

2、絕對值型伺服電機編碼器

增量式編碼器以轉動時輸出脈沖，通過計數設備來知道其位置，當編碼器不動或停電時，依靠計數設備的內部記憶來記住位置。這樣，當停電后，編碼器不能有任何的移動，當來電工作時，編碼器輸出脈沖過程中，也不能有干擾而丟失脈沖，不然，計數設備記憶的零點就會偏移，而且這種偏移的量是無從知道的，只有錯誤的生產結果出現后才能知道。

解決的方法是增加參考點，編碼器每經過參考點，將參考位置修正進計數設備的記憶位置。在參考點以前，是不能保證位置的準確性的。為此，在工控中就有每次操作先找參考點，開機找零等方法。

比如，打印機掃描儀的定位就是用的增量式編碼器原理，每次開機，我們都能聽到噼哩啪啦的一陣響，它在找參考零點，然后才工作。

這樣的方法對有些工控項目比較麻煩，甚至不允許開機找零（開機后就要知道準確位置），于是就有了絕對編碼器的出現。

絕對型旋轉光電編碼器，因其每一個位置絕對唯一、抗干擾、無需掉電記憶，已經越來越廣泛地應用于各種工業系統中的角度、長度測量和定位控制。

絕對編碼器光碼盤上有許多道刻線，每道刻線依次以2線、4線、8線、16線。。。。。。編排，這樣，在編碼器的每一個位置，通過讀取每道刻線的通、暗，獲得一組從2的零次方到2的n-1次方的唯一的2進制編碼（格雷），這就稱為n位絕對編碼器。這樣的編碼器是由碼盤的機械位置決定的，它不受停電、干擾的影響。

絕對編碼器由機械位置決定的每個位置的唯一性，它無需記憶，無需找參考點，而且不用一直計數，什么時候需要知道位置，什么時候就去讀取它的位置。這樣，編碼器的抗干擾特性、數據的可靠性大大提高了。

由于絕對編碼器在定位方面明顯地優于增量式編碼器，已經越來越多地應用于伺服電機上。絕對型編碼器因其高精度，輸出位數較多，如仍用并行輸出，其每一位輸出信號必須確保連接很好，對于較復雜工況還要隔離，連接電纜芯數多，由此帶來諸多不便和降低可靠性，因此，絕對編碼器在多位數輸出型，一般均選用串行輸出或總線型輸出，德國生產的絕對型編碼器串行輸出最常用的是SSI（同步串行輸出）。

從單圈絕對式編碼器到多圈絕對式編碼器　旋轉單圈絕對式編碼器，以轉動中測量光碼盤各道刻線，以獲取唯一的編碼，當轉動超過360度時，編碼又回到原點，這樣就不符合絕對編碼唯一的原則，這樣的編碼器只能用于旋轉范圍360度以內的測量，稱為單圈絕對式編碼器。如果要測量旋轉超過360度范圍，就要用到多圈絕對式編碼器。　

編碼器生產廠家運用鐘表齒輪機械的原理，當中心碼盤旋轉時，通過齒輪傳動另一組碼盤（或多組齒輪，多組碼盤），在單圈編碼的基礎上再增加圈數的編碼，以擴大編碼器的測量范圍，這樣的絕對編碼器就稱為多圈式絕對編碼器，它同樣是由機械位置確定編碼，每個位置編碼唯一不重復，而無需記憶。

多圈編碼器另一個優點是由于測量范圍大，實際使用往往富裕較多，這樣在安裝時不必要費勁找零點，將某一中間位置作為起始點就可以了，而大大簡化了安裝調試難度。多圈式絕對編碼器在長度定位方面的優勢明顯，目前歐洲新出來的伺服電機基本上都采用多圈絕對值型編碼器。

3、正余弦伺服電機編碼器

由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。

普通的正余弦編碼器具備一對正交的sin，cos 1Vp-p信號，相當于方波信號的增量式編碼器的AB正交信號，每圈會重復許許多多個信號周期，比如2048等；以及一個窄幅的對稱三角波Index信號，相當于增量式編碼器的Z信號，一圈一般出現一個；這種正余弦編碼器實質上也是一種增量式編碼器。另一種正余弦編碼器除了具備上述正交的sin、cos信號外，還具備一對一圈只出現一個信號周期的相互正交的1Vp-p的正弦型C、D信號，如果以C信號為sin，則D信號為cos，通過sin、cos信號的高倍率細分技術，不僅可以使正余弦編碼器獲得比原始信號周期更為細密的名義檢測分辨率，比如2048線的正余弦編碼器經2048細分后，就可以達到每轉400多萬線的名義檢測分辨率，當前很多歐美伺服廠家都提供這類高分辨率的伺服系統，而國內廠家尚不多見；此外帶C、D信號的正余弦編碼器的C、D信號經過細分后，還可以提供較高的每轉絕對位置信息，比如每轉2048個絕對位置，因此帶C、D信號的正余弦編碼器可以視作一種模擬式的單圈絕對編碼器。

正余弦伺服電機編碼器的優點是不用采用高頻率的通訊即可讓伺服驅動器獲得高精度的細分，這樣降低了硬件要求，同是由于有單圈角度信號，可以讓伺服電機啟動平穩，啟動力矩大。
